Flink基本架构

摘要：鸟瞰 Flink 架构，分析 Flink 内部组件工作机制。

Flink 架构图
提交作业流程
Flink 集群模式
JobManager
Taskmanager

Flink 架构图

Flink架构图

一个完整的 Flink 集群由一个 Jobmanager 和若干个 Taskmanager 组成，Jobmanager 主要负责调度 task 以及协调 Checkpoint。Taskmanager 则负责具体的 task 执行，以及数据流的交换。

可以通过多种方式启动 JobManager 和 TaskManager：直接在机器上作为standalone 集群启动、在容器中启动、或者通过YARN等资源框架管理并启动。TaskManager 连接到 JobManagers，宣布自己可用，并被分配工作。

提交作业流程

以一个作业提交的流程来说明 Flink 各个组件是如何交互和工作的：

提交作业流程

Flink 集群模式

Flink 集群类型一般有以下几种：

Flink Session 集群

这种模式下，集群自创建开始，最后到集群生命周期结束，不受作业因素影响；集群下的多个作业共享内存、网络、磁盘等资源，如果集群出现异常，该集群下的所有作业都会收到影响。

优点：提交作业速度很快，无需提前申请资源；并且资源利用率较高。

缺点：作业之间隔离性较差，横向扩展不太方便。
Flink job 集群

这种模式也称 pre-job 模式，集群交由资源管理器托管，例如 Yarn ，需要运行作业，第一步申请资源，启动一个 Flink 集群，第二步提交作业，这种模式下，每个作业会独享一个 Flink 集群。

优点：作业之间相互隔离，稳定性高，并且不同作业可以根据资源情况灵活调整。

缺点：资源浪费，并且作业启动较慢。
Flink Application 集群

这种模式也称 Application 模式，这种模式的集群和作业相关，每一个作业独享一个集群，无需事先启动一个集群，而且直接从作业 jar 中提取 JobGraph 执行。这种模式下，每一个作业就是一个 Application ，同时也是一个 Flink 集群。

优点：集群直接相互隔离，可以很好地利用资源；

缺点：暂无。

JobManager

在 Flink 集群中，JobManager 负责协调、调度 Task ，以及作业快照、从快照中恢复等功能。

Jobmanager 核心组件：

ResourceManager

ResourceManager 负责 Flink 集群中的资源分配、回收，并管理 task slot。
Dispatcher

Dispatcher 提供了一个 REST 接口，用来提交 Flink 应用程序执行，并为每个提交的作业启动一个新的 JobMaster。它还运行 Flink WebUI 用来提供作业执行信息。
JobMaster

JobMaster 负责管理单个JobGraph的执行。Flink 集群中可以同时运行多个作业，每个作业都有自己的 JobMaster。

一个 Flink 集群中，至少有一个 Jobmanager ，可以设定多个 Jobmanager ，leader 只有一个，其他 Jobmanager 为 standby。

Taskmanager

Taskmanager 负责具体 task 的执行，以及数据流的交换。同时， Taskmanager 需要将资源状态向 Jobmanager 汇报。

算子链

假设 Flink 算子并行度为2，该算子的 subTask 有两个，Flink 会将算子的 subtasks 链接成 tasks。每个 tasks 由一个线程执行。将算子链接成 task 是个有用的优化：它减少线程间切换、缓冲的开销，并且减少延迟的同时增加整体吞吐量，此时一个线程将会执行多个 subTask。

链行为是可以配置的，如果想对整个作业禁用算子链，可以调用 StreamExecutionEnvironment.disableOperatorChaining()。

slot和算子的关系

Slot

task slot 代表 Taskmanager 中的可用资源（不包括CPU）的集合，例如，如果一个 Taskmanager 有3个 slot，那每个 slot 将会平分 Taskmanager 的内存资源，当第四个 task 提交过来时，task 将进入 SCHEDULE 状态，需要等待其他 task 执行完成，才能执行下一个 task。

slot共享：

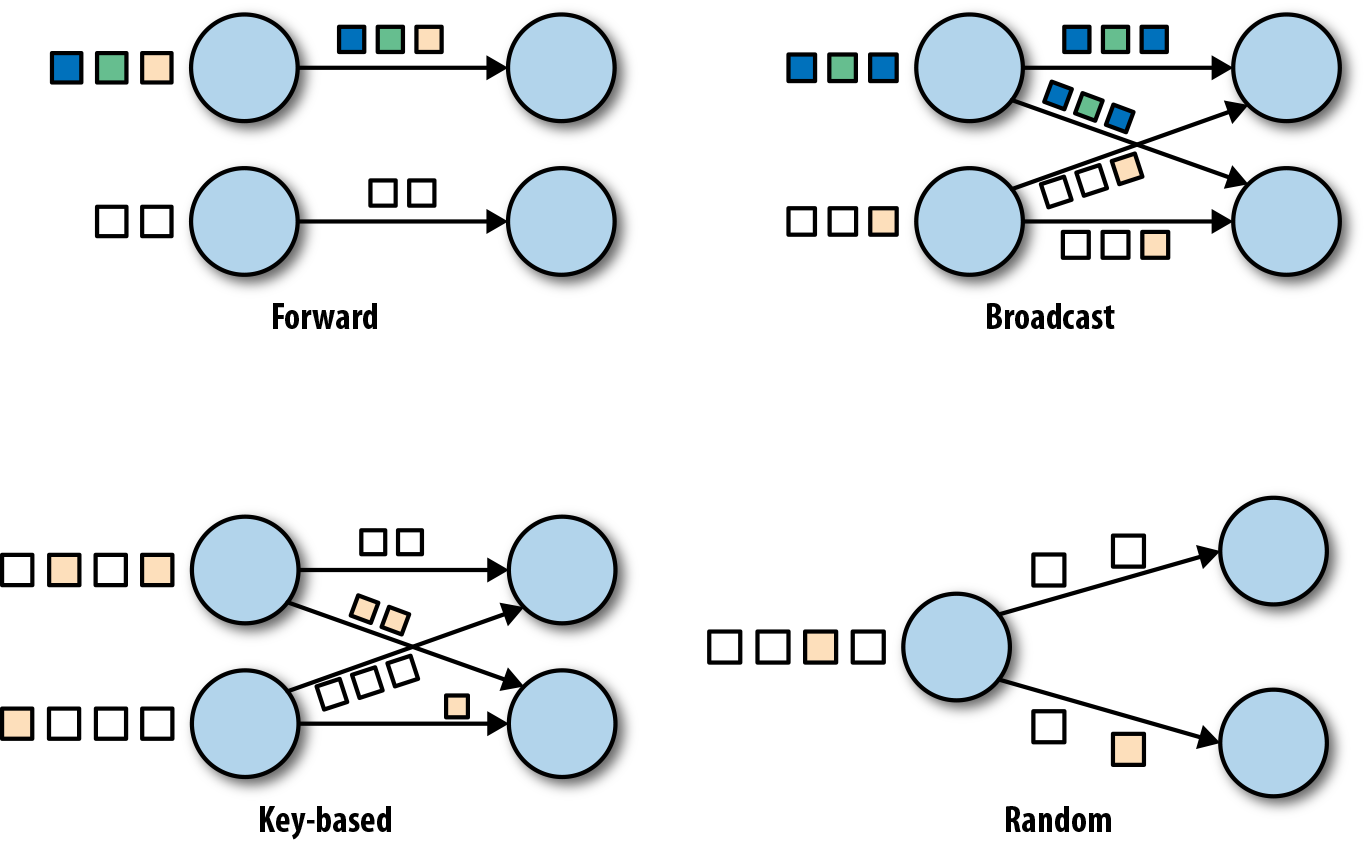

默认情况下，Flink 允许 subtask 共享 slot，即便它们是不同的 task 的 subtask，只要是来自于同一作业即可。算子最大并行度和 slot 数量一致，算子之间的数据交换会根据不同的策略进行。

每一个 subtasks 算子链由一个线程执行，在 slot 中的执行情况如下：

slot和算子的关系
